Охотничий лук является одним из древнейших орудий человека, использовавшихся ещё нашими предками. Апогея своего развития эти приспособления достигли в средневековье – причём наиболее мощными и точными были не английские (как долгое время преподносилось в литературе), а восточные луки: арабские, корейские и японские. Прицельная дальность их выстрела, учитывая простоту конструкции в сравнении с современными высокотехнологичными изделиями, достигала 200–220 метров, максимальная дальность полёта стрелы – 870–880 метров, а усилие натяжения – до 80 кг! Охотничьи луки используются и по сей день, однако стоимость некоторых моделей достаточно высока. Поэтому мы предлагаем вам сделать такое орудие своими руками.
Что такое охотничий лук и его разновидности
Первоначально охотничьи луки изготавливались исключительно из дерева и имели простую дугообразную форму. Несколько позднее на смену простым моделям пришли составные, в которых сначала использовались концовки из кости, а затем и более сложные конструкции из отдельно собирающихся деталей: центральной рукояти, пары плеч и концовок. Ныне к ним добавились и блочные компаундные (или олимпийские) варианты. В охоте они, впрочем, не используются.
Конструкция разборного лука
В целом же нынешняя классификация охотничьих луков представляет собой следующее разделение:
- По материалу изготовления:
- традиционные (из дерева);
- композитные (из нескольких материалов).
- По строению основной части:
- классические (D-образные в согнутом виде, то есть с одним изгибом);
- рекурсивные (М-образные, с несколькими изгибами).
- По числу компонентов:
- простые луки – из цельного куска материала;
- разборные модели – из нескольких составляющих.
Фотогалерея: Современная охота с луками промышленного производства
Лук Mathews
Блочный лук VilingStore
Блочный лук Mathews CREED
Принцип работы
Принцип работы классических луков (и традиционных простых, и рекурсивных) основан на создании толчкового усилия, сообщающегося тетиве при распрямлении плеч и обеспечивающего стреле начальную скорость, зависящую от силы натяжения. При этом начальная скорость стрелы в простой конструкции также зависит от этих факторов, в то время как в блочных моделях за точность и скорость отвечают расположенные на концах эксцентрики, синхронизируемые друг с другом системой отдельных тросов.
Профессиональный блочный лук изготавливается в основном из дорогих и высокопрочных материалов (углеродное и стекловолокно, магниевые и алюминиевые сплавы и т. д.) и содержит отдельную систему оптического прицеливания. В связи с этим самостоятельно сделать такой аппарат крайне сложно, а главное, очень дорого. Поэтому далее мы будем рассматривать сборку охотничьих луков только классического образца – как простых, так и сложных рекурсивных.
Фотогалерея: Различные конструкции простых моделей
Материалы и инструменты для изготовления
Для изготовления лука вам понадобятся следующие инструменты и материалы:
- ножовка;
- рубанок;
- крепкая верёвка (для тетивы);
- изоляционная лента;
- пластиковая трубка (для луков из ПВХ) либо дерево (для традиционных вариантов).
Что касается древесины, то лучшей считается тисовая – именно из этого дерева в старину изготавливались знаменитые английские луки. За неимением этой редкой породы можно использовать лиственницу, рябину, ясень, орешник, иву, кедр, можжевельник или вяз. Иначе говоря, материал должен быть однородным, гибким и красивым.
Вы не поверите, но это самодельный блочный лук!
Инструкция по изготовлению
Простая модель
При изготовлении простого охотничьего лука из ПВХ понадобится кусок трубы SCH 40 толщиной около 2,5 см и длиной, равной расстоянию между серединой бедра и кончиками пальцев вытянутой руки. Отмерив по 1,5 см с двух сторон, сделайте надрезы. Вставьте и закрепите в них тетиву с таким расчётом, чтобы величина максимального натяжения была примерно равна длине лука.
Длина простого лука больше составного.
Закрепляйте в тетиву с таким расчётом, чтобы величина максимального натяжения была примерно равна длине лука
К сожалению, простой пластиковый лук трудно назвать полноценным охотничьим оружием – для этого потребуется гораздо более сложная составная конструкция, в которой в основную трубу будут вставляться 2 коротких куска тонкой трубки (для усиления плеч) длиной около 10 см. Для рукояти же понадобится 1 кусок чуть большего диаметра.
Самодельный лук из трубки ПВХ и дерева. Тетива - шёлковая нить
При изготовлении конструкции из дерева необходимо будет вырезать (выстрогать) основную часть лука шириной около 5 см в центральной части и 1,5 см в боковых.
Фотогалерея: Изготовление лука в лесу из подручных средств
Простая конструкция самодельного лука
Видео: Самодельный лук их трубы ПВХ
Составной
Настоящий охотничий лук должен быть составным, а по форме максимально приближенным к современным спортивным изделиям высокого класса. В качестве основы лучше использовать гибкую и неслоистую древесину из нижних и плотных слоёв деревьев, растущих в тёмных участках леса. На «рога» же хороша, например, черёмуха, растущая на открытых сухих, удалённых от воды прогалинах.
Длина всех трёх частей, образующих кибить (основу плюс оба рога), не должна превышать 1,5 м – в противном случае лук может получить большую дальнобойность, но куда меньшую точность.
Технология пошагового изготовления будет следующей:
- Очищенные заготовки высушивают (не на солнце!), выстругивают все 3 части и снова сушат. Затем основе и рогам придают окончательный вид и сушат уже на ярком солнце.
- Элементы кибити склеивают специальным магазинным клеем или полученным самостоятельно рыбьим (из переваренных костей либо плавательного пузыря крупных рыб).
- Готовую кибить опускают в растопленный животный жир (или кедровую смолу) для пропитки.
- Места соединения дополнительно стягиваются сухожилиями либо плотным гибким шнуром и снова пропитываются, после чего готовый лук обрабатывается до гладкости ножом и при желании шлифуется.
Возможно также поверхностное оклеивание основы полосками бересты, а рогов и концовок – накладками из натурального рога (или металла). Однако подобное укрепление и создание многослойности актуально только для оружия с очень высокой (более 20 кг) силой натяжения, что вряд ли имеет смысл при охоте с луком на птицу и мелкого зверя – разве что в плане украшения.
Фотогалерея: Составные луки своими руками
Составные луки на просушке после проклейки
Самодельные составные луки
Видео: Как сделать блочный лук в домашних условиях
Комплектующие детали
Все составные части лука сделать в домашних условиях ещё проще, чем основную конструкцию.
Тетива
Может быть скручена из нейлонового шнура, хотя настоящие охотники предпочитают натуральный материал. В качестве которого обычно выступает пропитанная кровью и высушенная, скрученная в трубку сыромятная кожа шириной в 3-4 мм. Хотя современным, даже недорогим синтетическим, материалам по эксплуатационным характеристикам она уступает. Кожа быть заменена на сухожилия из позвоночной части крупных животных – лосей, коров и пр. Или может быть использован пучок натуральных шелковых нитей.
Надевается тетива просто – сначала петлёй на один рог, а затем, сгибая упираемый в землю конец лука, на второй. Для рекурсивного лука расстояние между тетивой и рукоятью должно составлять порядка 15 см, причём тетиву при хранении лука необходимо снимать.
Видео: Как сделать тетиву для лука

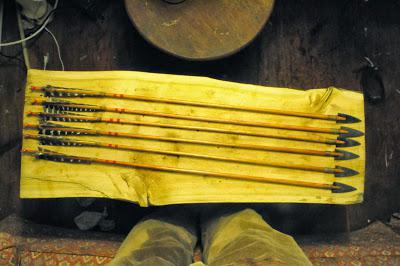

Стрелы
Длина стрел должна быть пропорциональна длине лука и максимальной величине натяжения тетивы. На практике это означает, что при натянутом луке наконечник стрелы должен минимум на насколько сантиметров выступать за кибить.
Диаметр равен примерно 6 мм, причём вся ось стрелы должна быть идеально ровной. На мелкую дичь и птицу древесина берётся лёгкая - ель, сосна, берёза. На более крупного зверя – тяжёлых и плотных пород (ясень, граб, дуб). Колются стрелы, как и лучина, из поленьев, после чего им придаётся форма длинных и тонких круглых цилиндров.
В торцевой части под тетиву делается прорезь, глубиной около 0,5 см и чуть-чуть уступающая тетиве в диаметре. Проверяется это просто – насаженная на тетиву стрела не должна выпадать из неё, даже если её держать опущенной вертикально вниз. Для этого перо расщепляется пополам, из середины вырезается отрезок длиной в 6-8 см, оконцовка перьев подравнивается, а на расстоянии около 1,5 см от края полностью очищается (для привязывания заготовок оперения к оси стрелы). На одну стрелу берётся 3 заготовки, равномерно располагающиеся по периметру.
В качестве материала для оперения можно использовать и пластик
В принципе, вместо перьев допускается использовать пластик, плотную бумагу и даже жёсткие листья.
Наконечники стрел
На мелкую птицу поначалу можно охотиться со стрелами без наконечников. Главное, чтобы они были остро заточенными и закалёнными над огнём.
В роли наконечника может выступать любой твёрдый материал, поддающийся заточке под форму узкого ромба или треугольника.
Ранее это были кусочки кремня или кости, ныне можно использовать жестяную оболочку от банок и даже обычные гвозди.
Наконечник стрелы из ложки
Самостоятельное изготовление охотничьих луков хорошего качества – задача вполне посильная. Разумеется, они будут уступать профессиональным боевым моделям, однако вполне подойдут для охоты на птицу или небольшого зверя. Удачи!
Для чего могут понадобиться лук и стрелы? Причин тому несколько. Дети вообразили себя отважными индейцами или эльфами. Возможно, вы сами планируете поход в условиях телешоу «Последний герой». Чтобы быть во всеоружии, рассмотрим, и стрелы своими руками, тем более что это по силам любому человеку.
Подготовка материала
Первоначально надо подобрать подходящее дерево и срубить ветку. Для изготовления древнего можно использовать древесину ясеня, рябины, вербы, можжевельника, дуба, березы. Лучше всего начинать заготовку материала зимой, после того как ударит мороз. Перед тем как делать лук и стрелы, надо учесть размах рук будущего стрелка. Срезать ветку надо большей длины, чем требуется для изготовления лука - запас может составлять до тридцати сантиметров. Ветвь толщиной 3-4 см должна быть ровной, без сучков. Кору с нее снимать не нужно. Она сама отойдет в процессе дальнейшего отпаривания заготовки.
Сушка заготовок
Освоить способ того, своими руками, совсем не сложно. Процесс проходит в несколько этапов. Торцы ветви покрывают масляной краской. После этого заготовку оставляют в вертикальном положении для просушки. Сушат при комнатной температуре минимум три месяца, но будущее оружие может сохнуть и в течение года. В любом случае, к летнему сезону будет готово.
Придание формы луку
Для того чтобы сделать лук и стрелы своими руками, потребуется нож и топор. При обработке просохшей ветви ей придают необходимую форму. Она может быть чечевичной или прямоугольной. Чтобы придать нужный изгиб древка, достаточно отпарить в домашних условиях плечи лука. Причем обрабатывают их сразу оба. Они становятся гибкими. После этого лук помещают в стапель изогнутой формы. Так заготовку оставляют на пару недель. Затем вырезают выемки для тетивы.
Так как сделать лук и стрелы своими руками надо очень аккуратно, обрабатывать заготовки ножом следует с осторожностью, чтобы не повредить древесину. Ветви, освобожденные от коры, покрывают воском слоем в 3 мм. Также подойдет расплавленный жир. Эти меры защитят древесину от разрушающих факторов окружающей среды. Тетиву рекомендуют натягивать только перед стрельбой. Для ее изготовления подойдет тонкая веревка или бечевка. При хранении лука ее лучше снимать.
Изготовление стрел
Теперь вы познакомились со способом, как сделать лук. И стрелы своими руками также изготовить достаточно легко. Для них пригодится древесина сосны или березы. Ровная доска обрабатывается рубанком, до тех пор, пока не останется толщина в 1,5 см. Затем вырезаются из нее заготовки. Длина будущей стрелы - от 60 см. При изготовлении снарядов надо учитывать рост будущего стрелка, силу, с которой он будет натягивать тетиву, размах рук. Заготовки надо обработать при помощи ножа, напильника и наждачной бумаги до диаметра 8-9 мм. Для оперения одной стрелы потребуется три вороньих пера. Каждое разрезают вдоль желобка, срезают ворс с их кончиков. Затем подготовленные перья прикрепляют к древку ниткой. Располагают их друг к другу под углом в 120°. В качестве наконечника подойдет треугольная металлическая пластинка.
Лук из лыж своими руками в домашних условиях схема и размеры. Как сделать разборный лук из лыж своими руками. Лук из лыж своими руками. В данной статье пойдет речь о изготовления разборного лука, где в качестве плечей будут использоваться старые лыжи.
Первым делом приступаем к разработке дизайна рукоятки, поскольку потраченное время на изготовление не должно пройти зря, и лук помимо стрелковых качеств должен иметь и красивый внешний вид. Если вам проблематично набросать свой эскиз, можете использовать эскиз, который изображен на фото.
1. Оптимальная длина рукоятки должна быть в пределах 40-60см
2. Полочка для стрелы должна находиться четко посередине рукоятки
3. Угол крепления плечей заводских луков составляет 15-20 градусов. Однако чтобы добиться максимальной силы натяжения, в данном случае угол был уменьшен до 10 градусов
Поскольку сила натяжения лука из лыж не велика в пределах 10 кг, рукоятку можно изготовить из цельного куска дерева. Обязательно, выбирайте дерево твердых пород (дуб, бук и т.д.), без сучков.
Но если вы хотите, чтобы рукоятка была не только прочной, но и красивой, тогда необходимо использовать разные породы дерева (разные по оттенку). Кстати, рукоятка склеенная будет прочнее чем рукоятка изготовленная из цельного куска дерева.
В данном случае использовалась древесина:
Зебрано
(African zebrawood) древесина имеет два ярко выраженных цвета от серо-коричневого до желто-коричневого
Амарант
- древесина с фиолетовым цветом
Падук
- древесина коричневого цвета
Бруски склеиваем между собой столярным клеем, образуя "бутерброд", и стягиваем струбцинами.
После склейки, поверхность "бутерброда" выравниваем рубанком. При необходимости обрабатываем поверхность шлифмашинкой, чтобы добиться абсолютно ровной поверхности.
Если при склейке "бутерброда" у вас между брусками остались щели, их необходимо залить эпоксидной смолой.
Впрочем, на эпоксидную смолу и можно приклеить боковые накладки. Стягиваем струбцинами и оставляем сохнуть на сутки.
Шаблон рукоятки вырезаем из бумаги и приклеиваем к нашей деревянной заготовке.
По контуру шаблона спиливаем все лишнее. В данном случае наиболее лучший вариант это использовать ленточную пилу, или, в крайнем случае, можно и электролобзиком обойтись.
Не стоит переживать, если не получится ровно вырезать рукоятку, при помощи шлифмашинки и наждачки можно устранить все огрехи. Только при использовании шлифмашинки, не стоит слишком усердствовать, чтобы не снять чего лишнего.
После того как рукоятка более менее готова, можно приступить к изготовлению плечей. Для этих целей нам понадобятся ненужные беговые лыжи.
Оптимальная длина плечей из лыж 500-650 мм. Если сделать длиннее, то сила натяжения уменьшится, а если сделать короче то при натягивании, плечи могут сломаться.
В данном случае была выбрана длина 580мм. Чтобы ровно отрезать лыжи используйте стусло.
От срезанного края сверлим два отверстия на расстоянии 25 и 60мм. (для крепления к рукоятке), под болты М6 или М8. Но не стоит спешить и сразу сверлить большим сверлом, поскольку сверло может уйти в сторону и у вас получится перекос. Поэтому, чтобы обойтись без перекосов, вначале сверлите тонким сверлом 2-3мм.
Установите плечи на рукоятку и зафиксируйте изолентой. После чего сквозь отверстия в плечах наметьте шилом места сверления отверстий в рукоятке. В рукоятке также сверлим отверстия тонким сверлом, и только после того как убедитесь, что отверстия просверлены без перекоса, можно рассверливать отверстия большим сверлом под болты. Чтобы шляпки не торчали, их желательно утопить в рукоятке.
Для удобства сборки лука (чтобы не носить с собой гаечный ключ), вместо гаек лучше использовать барашки.
На концах плечей, для крепления тетивы, надфилем, делаем пропилы.
Теперь можно собрать лук и испытать его в реальных условиях. После удачных испытаний, приступаем к финишной отделке и покраске лука.
Рукоятку шлифуем мелкой наждачкой и вскрываем лаком либо смазываем маслом для дерева.
Изобретение лука, древнейшего метательного оружия дальнего действия, полностью перевернуло ранее существовавшие представления об охоте и войне. На первый взгляд, это очень простое по своей конструкции оружие. Но за тысячелетия своей истории лук неоднократно совершенствовался, пройдя путь от обычной деревянной палки с тетивой до довольно сложного устройства, изготовленного из различных материалов.
Появление и развитие
Принцип действия лука очень прост. Согнутая дугой гибкая палка стремится распрямиться. Если стянуть её концы тетивой, то при распрямлении она сообщает стреле энергию, достаточную, чтобы заставить её лететь на расстояние, существенно превышающее дальность броска дротика.
По своей конструкции луки делятся на:
- простые, состоящие из цельного куска дерева;
- усиленные, в которых цельная деревянная основа усиливается в определённых местах накладками из пластин дерева, рога или кости;
- сложные, в которых древко лука состоит из более чем одного слоя материала, причём деревянная основа представляет собой цельный по всей длине лука кусок;
- составные, в которых древко лука собирается из нескольких коротких частей, изготовленных из различных материалов, каждый из которых характеризуется особыми физическими свойствами.
Технология изготовления усиленных и сложносоставных луков появилась в глубокой древности на Ближнем Востоке, где всегда остро ощущался дефицит качественной древесины. Кочевники из Великой степи, со своей стороны, очень рано начали экспериментировать с использованием в конструкции лука различных материалов и достигли в этих поисках значительных успехов.
Изображение амазонок, стреляющих из скифских луков
В эпоху классической древности широкое распространение приобрёл маленький Σ-образный двояковыгнутый «скифский» лук. Изображения «скифского лука» представлены на десятках, если не на сотнях памятниках художественного искусства, от Южной Европы и Ближнего Востока до Центральной Азии, причём на всех памятниках он выглядит почти одинаково. Судя по этим изображениям, длина «скифского» лука могла колебаться в среднем от 60 до 110 см, что позволяло эффективно его использовать как пешим, так и конным воинам. Небольшой по размерам,«скифский» лук был очень мощным оружием. Согласно надписи из Ольвии, Анаксагор, сын Димагора, выстрелил из такого лука на расстояние 521 м.
Дальнейшее развитие производственных технологий привело к появлению сначала лука кушано-сасанидского, а затем гуннского типа - более крупных и мощных, части которых изготавливались из различных пород древесины, сухожилий и роговых накладок. Чередуя при помощи накладок на деревянную основу жёсткие (рога и рукоять) и гибкие (плечи) части лука, степные народы достигали прекрасных результатов в лучной стрельбе.
Конструкция
Изучение остатков луков и находки в мастерских, где они изготавливались, позволяют выявить конструкцию, материал и воссоздать некоторые предварительные операции по их изготовлению.
На первой стадии из дерева изготавливалась основа лука, или кибить, к которой затем крепились остальные детали. Древесине для основы не обязательно следовало быть особенно крепкой, поскольку изготовленные из неё элементы испытывали минимальные нагрузки по сравнению с другими частями. Обычно в качестве материала использовались клён и берёза. Деревянную основу сначала около двух дней вымачивали в холодной воде, затем около двух часов размягчали на пару, придавали ей необходимую форму с помощью деревянных лекал и, наконец, высушивали на протяжении двух недель.
Части деревянной основы сложносоставного лука
На втором этапе изготавливались концы лука. Чтобы сделать их максимально жёсткими, с обеих сторон их укрепляли парой костяных накладок. Затем концы лука под углом прикреплялись к основе, место соединения обматывалось кожаной нитью, и вся конструкция оставлялась в тёплом и сухом помещении примерно на год.
На следующем этапе производства ко внутренней стороне деревянной основы лука приклеивались части, изготовленные из рога. При натяжении лук подвергается нагрузкам, отличным в разных его частях. Внешняя сторона лука испытывала деформацию на растяжение, внутренняя - на сжатие. По сравнению с деревом, у которого лишь при 1 проценте сжатия происходит деформация формы, рог сжимается на 4 процента, прежде чем происходит его деформация. Чтобы добиться этого результата, следует приложить усилие примерно 13 кг/мм2. Кроме того, рог быстро восстанавливает исходную форму после того, как воздействующее на него усилие устраняется.
Для изготовления луков лучше всего подходили рога буйвола, длиннорогого быка или горного козла. В процессе обработки рог сначала обрезался до необходимой длины. Затем, если он был изогнут, его распаривали и выпрямляли, выдерживая в специальной деревянной форме. Поверхности соприкасающихся материалов обрабатывали зазубренным скребком, после чего на них наносился клей, и детали накрепко соединялись друг с другом. Полученному элементу придавали изгиб в требуемом направлении и в таком виде сушили два или более месяцев.
На последней стадии изготовления лук выгибается рогами вперёд и сушится в таком виде на протяжении года
Когда плечи лука полностью высыхали, к их наружной стороне крепились сухожилия. Этот материал характеризуется повышенной прочностью при силе растяжения около 20 кг/мм2. Для изготовления луков использовались спинные сухожилия коровы или оленя, которые высушивали, а затем разминали.
К деревянной основе сухожилия крепились при помощи клея, который варили из высушенных рыбьих пузырей. Такой клей был более влагоустойчив и эластичен по сравнению с казеиновым, который вываривали из шкур и костей животных. Перед проклеиванием концы лука связывались, и он натягивался в обратную сторону. На основу как можно большее число раз наносился клеевой состав, затем наклеивались сухожилия. Всё это высушивалось, и лук стягивался ещё сильней, затем прикреплялась еще часть волокон сухожилий, и так пока концы плеч не соединятся. В конечном итоге вес сухожилий составлял до половины от общей массы лука. Когда процесс завершался, мастер стягивал лук в кольцо и оставлял его сушиться ещё на год.
Колчан для стрел и саадак турецкого лука XVII–XVIII веков
После полного высыхания клея лук для защиты от влаги обкладывали полосами вываренной бересты или тонкой кожи, а также могли лакировать и раскрашивать. Весь процесс изготовления лука занимал у мастера от одного года до трёх лет, причём отдельные детали должны были изготавливаться в определённое время года.
Результатом этих трудоёмких усилий был необычайно гибкий и мощный лук. Без тетивы он имел обратную кривизну, сухожилия были сильно напряжены. Такой лук сопротивлялся натяжению с первых же миллиметров. У полностью натянутого лука плечи изгибались концами наружу и действовали как рычаги, доводя натяжение тетивы до максимума. При натяжении рог работал на сжатие, а сухожилие - на растяжение. Оба материала стремились вернуться в исходное состояние и усиливали мощность лука и энергию, сообщаемую им тетиве. Кроме того, благодаря большей гибкости сложносоставной лук можно было натягивать очень сильно без риска сломать его. Это ещё более увеличивало энергию лука и начальную скорость стрелы.
Колчан со стрелами и саадак русского производства XVII века
При сравнении с простым, сложносоставной лук имел значительно большую прочность и долговечность, которая позволяла ему служить своему хозяину на протяжении нескольких десятилетий. Дело в том, что простой лук довольно недолговечен. В напряжённом состоянии дерево быстро теряло упругость и деформировалось, так что тетиву на лук натягивали лишь непосредственно перед боем.
Сложносоставной лук мог долгое время находиться в натянутом состоянии без риска потерять свои свойства. В походе это позволяло носить его почти постоянно в боеготовом состоянии, хотя, конечно, при длительном хранении тетива снималась и с таких луков. В бою натянутый лук обычно носили в саадаке - плоском футляре треугольной формы. Саадак подвешивали слева на том же поясе, на котором носили колчан со стрелами.
Сложносоставной лук в ненатянутом виде, с натянутой тетивой и в положении перед выстрелом
Тетива
Тетива при натяжении лука испытывала огромную нагрузку на разрыв, поэтому технология её изготовления была так же важна, как и технология изготовления самого лука. Как правило, тетивы для луков изготавливали из льняной, хлопковой или шёлковой пряжи, а также из выделанных особым образом овечьих кишок. Самые крепкие тетивы состояли примерно из 60 скрученных волокон и имели толщину до 3 мм.
Лучники всегда имели при себе одну или несколько штук в запасе, в том числе специальные виды тетивы, предназначенные для определённых погодных условий. Например, тетива из конского волоса была хороша в морозную погоду, но, в отличие от тетивы из кожи или сухожилия, легко впитывала влагу и растягивалась. Для крепления на лук тетиву на каждом конце завязывали сложным узлом с образованием отдельной петли из прочного и туго скрученного сухожилия. Такой способ крепления препятствовал её износу. Концы тетивы вставлялись в специальные зарубки на костяных рогах лука.
Различные техники вязки тетивы и способ её закрепления на концах рогов лука
Чтобы натянуть тетиву мощного сложносоставного лука, стрелку требовалось приложить силу, эквивалентную 50–75 кг. Это требовало большой мышечной силы и постоянных тренировок. Согласно восточным трактатам о лучной стрельбе, натяжение могло осуществляться одним из трёх способов. Натягивая лук «рывком», стрелок поднимал руки вверх, затем опускал вниз, одновременно разводя в стороны: натяжение лука, наведение на цель и выстрел осуществлялись одним непрерывным движением. При «удержании» лук плавно натягивался, далее следовала пауза для прицеливания и выстрел. «Обманом» лук натягивался наполовину, затем делалась пауза и следовал выстрел «рывком».
Монголы натягивали тетиву при помощи большого пальца. Стрела при этом укладывалась справа от лука, что позволяло избежать травмы предплечья при неосторожном или неумелом обращении с оружием. Кроме того, такой захват не приводил к перенапряжению кисти, что важно при натягивании тугого сложного лука. Для простоты натягивания тетивы на большой палец надевали костяное или роговое кольцо. Спуск тетивы производился маленьким гладким выступом, так называемой «губой кольца». В результате снижалась нагрузка на кисть, а сам выстрел происходил плавно и без рывков.
Различные типы захвата тетивы: 1 – персидский; 2 – европейский; 3 – монгольский
В Западной Европе и на Руси тетиву лука натягивали указательным и безымянным пальцами, а стрелу держали между указательным и средним пальцем. Стрела при этом располагалась слева от лука, поэтому левое предплечье легко травмировалось в случае неосторожного или неумелого обращением с оружием.
Стрелы
Стрелы для лука могли быть тростниковые, камышовые, берёзовые, тополиные, ореховые, ивовые. Из тополя делали тяжёлые стрелы для ближнего боя, из ивы – лёгкие стрелы для стрельбы на предельные дистанции. Тростниковые стрелы имели самую большую дальнобойность, но при этом были наиболее хрупкими и быстро ломались. Чтобы распрямить деревянную заготовку для древка, её нагревали на огне и выравнивали руками. Длина стрелы равнялась расстоянию от плеча до конца среднего пальца или от подмышки до конца среднего пальца, или от локтя до другого локтя, если кулаки упёрты друг в друга. Стрела имела оперение из двух или четырёх перьев, соединённых так, что она слегка подкручивалась в полёте. Для оперенья использовались перья гусей, лебедей, сов и других крупных птиц. Иногда оперенье могли изготавливать из тонких пластин пергамента.
Стрелы и их наконечники различных типов
Наконечники стрел имеют различные размеры и форму. Втульчатые наконечники крепились на древке посредством металлической втулки, черешковые вставлялись в кончик древка посредством тонкого шипа и закреплялись на месте клеем и волокнами сухожилий. Последние значительно преобладали над другими. Стрелы носили в колчане цилиндрической формы, изготавливался из дерева, бересты и кожи. В колчане могло размещаться около 20 стрел. Степные кочевники, как правило, носили стрелы наконечником вверх, так, чтобы лучник на ощупь мог выбрать нужный ему тип стрелы. Чтобы оперенье стрел не мялось в колчане, нижняя его часть делалась более широкой, чем верхняя.
Применение
Составной лук был грозным оружием, способным поражать противника на большом расстоянии. По дальности стрельбы он на треть превосходил простой лук, будучи способен посылать стрелы на расстояние 375 метров и даже далее. Однако дальность эффективной стрельбы композитного лука составляла 175 метров, а прицельная дальность - от 50 до 75 метров. На таком расстоянии стрела пробивала кольчугу. Хорошо тренированный лучник на этом расстоянии может попасть в центр мишени около метра диаметром.
Индо-иранский лучник, XVII век
На большем расстоянии стрельба велась «по площадям» и для «беспокоящего огня», принуждая противника держаться на значительном расстоянии. При увеличении дистанции и стрельбе «по площадям» эффективность обстрела уменьшалась. При проведении постановочных экспериментов опытный лучник на расстоянии 90–270 метров безошибочно попадал в мишень 45 метров по фронту и 18 метров в глубину, имитирующую отряд. На дистанции 300 метров и далее процент попадания падал в два раза.
Изучение источников показывает, что при стрельбе по скоплениям живой силы противника конные лучники стреляли с большой дистанции залпом, посылая стрелы с большой частотой, почти не целясь. Дождь стрел, сыпавшийся с неба, производил сильный психологический эффект на противника и наносил ему значительные потери. Поддерживая высокий темп стрельбы в течение какого-то времени, противника стремились принудить контратаковать на невыгодной для него позиции, или отступить.
Турецкий лучник на миниатюре XVII века
Индивидуальная выучка лучников была весьма высока. Профессиональные лучники умели стрелять сидя в седле, стоя на ногах и на корточках. Они умели перебрасывать стрелу через крепостную стену и подпускать её под поднятые щиты. При нормальном темпе лучник должен был выпустить 12 выстрелов в минуту, а при необходимости и вдвое больше. Ожидалось, что хорошо обученный всадник, скача галопом, должен уметь выпустить пять стрел при сокращении дистанции с противником с 30 до 5 метров. Для поддержания высокого темпа стрельбы стрелы он удерживал наготове в левой руке.
Литература:
- Горелик М. В. Оружие Древнего Востока (IV тыс. до н.э. – IV в. до н.э.). М.: Наука, 1993. – 349 с.
- Литвинский Б. А. Храм Окса в Бактрии (Южный Таджикистан) в 3 т. Т. 2: Бактрийское вооружение в Древневосточном и греческом контексте. М.: Восточная литература, 2001. – 528 с.
- Медведев А. Ф. Ручное метательное оружие (лук и стрелы, самострел) VIII – XIV вв. М.: Наука, 1966. – 180 с.
- Никоноров В. П., Худяков Ю. С. Свистящие стрелы Маодуня и «Марсов меч» Аттилы: Военное дело азиатских хунну и европейских гуннов. Спб, 2004. – 320 с.
- Пейн-Голлуэй Р. Книга арбалетов. История средневекового метательного оружия. М., 2007 – 415 с.
- Шокарев Ю. В. История оружия: Луки и арбалеты. – М.: АСТ, 2006. – 176 с.
В данной статье я постараюсь рассказать вам, как сделать лук из дерева своими руками. Материалом для лука послужил Лесной орешник. Подобранный ствол сучковат, кривоват, но прямой орешник отыскать практически невозможно.
Понадобится:
- Швейцарский нож;
- Ствол из Лещины;
- Кевларовый шнур для тетивы;
- Карандаш (за неимением карандаша я размечал углем).
Процесс изготовления лука своими руками начинаем с грубой сушки древесины. Как это делается: ствол засовывается в металлическую трубу, которая прикопана на пол штыка лопаты, и над трубой, непосредственно на земле, разводим костры, используя древесный уголь для шашлыков. Один конец трубы выводим на свежий воздух, чтобы вышла влага. Все это томится около 5-6 часов. По прошествии указанного времени ствол полностью просушен и готов к дальнейшим манипуляциям.
Ножом создаем нужную форму.
Натягиваем тетиву.
Затем лук был отстрелян.
В итоге я его подверг жесткой переделке из survival bow в примитивный лук, наподобие германского, для чего он был размечен под рукоять. Для тетивы были наклеены законцовки из обрезков какого-то плотного дерева на цианокрилатый гель.
После чего прошла грубая обработка рукоятки под декоративную обмотку.
Целый вечер пришлось налаживать бандажи.
Процесс работы: под бандажи разметка с шагом в 5 см. Изоленту наклеивал на те места, которые бандажироваться не будут. Хитрость в том, чтобы изоленту клеить клеевым слоем наверх, что позволит избежать повторной полировки тела лука, т.к. к древесине ничего не прилипает. После чего ПВА -> наматывание шнура -> обжиг горелкой, чтобы удалить лишние волоски с намотки -> работы с рукоятью.
С которой, кстати, получилось все достаточно сложно. Сначала накрутил кожу, но лук из-за этого выглядел немного эклектично. Поэтому кожу убрал и намотал х/б шнур. Потребовалось 10 метров, сколько и было в одной катушке, будто специально рассчитано было.
После того, как завершил обмотку, сделал кое-что важное. А именно – развел ПВА водой (соотношение – 50х50) и, не сняв изоленты, промазал этой смесью бандажи, вместе с рукояткой. Зацементировал, так сказать, дополнительно.
Небольшой фотоотчет:
Снял изоленту, пока клей не закостенел, оставил лук сушить на ночь, а на утро окрасил синтетической и вонючей морилкой, оттенком «Красное дерево». Все, теперь лук готов.
Рукоятка решена так, чтобы было различие между верхом и низом. Визуально плечи идут как бы друг на друга внахлест. Лук со спины обладает естественной окружностью, из которой вырезан простым ножом. Со стороны живота – D-образное сечение. Простое дело, доступное каждому, не требующее специального инструмента, несмотря на незначительную силу натяжения.
На изображении показано сечение.
Наверное, многие видели такой инструмент в магазинах. Существует несколько типов. Красный брать не надо – пустые траты. А в металлическом корпусе (серебристый) – то, что надо. Лучше всего сразу купить полотна к нему. Такой рубанок снимает намного деликатнее и правильнее, в отличие от рашпиля, не проваливая древесину по плоскости. Обязательно попробуйте.
Вот примерно таким образом можно сделать лук своими руками. Конечно же, вас интересуют параметры изделия. После всех тилеровок и бандажей лук получился на 12.7 кг при растяжении на 70 см. Хлесткий и сильный, несмотря на небольшую силу натяжения. Вот такая своеобразная магия длинных луков.
По материалам сайта: popgun.ru
